Máquina de moagem cilíndrica CNC

A Retificadora cilíndrica CNC remove material da superfície externa ou interna de uma peça rotativa usando um rebolo controlado com precisão, produzindo precisão dimensional em mícrons e acabamentos de superfície que a retificação manual não consegue igualar de forma consistente. É a ferramenta padrão para acabamento de eixos, rolos, fusos e pistas de rolamentos onde a tolerância e a repetibilidade são mais importantes do que o tempo de ciclo. Abaixo, este artigo detalha como a máquina funciona, onde ela é usada e como escolher aquela que atenda às suas necessidades de produção.

Quais são os benefícios da retificação cilíndrica CNC

Em comparação com a retificação manual ou semiautomática, a retificação cilíndrica CNC oferece ganhos mensuráveis em precisão, consistência e eficiência de trabalho. De acordo com dados industriais da Mordor Intelligence, os modelos controlados por CNC já representam a maior parte do mercado global de retificadoras, refletindo uma ampla mudança da indústria em direção à produção automatizada e orientada por dados em vez de configurações manuais. As razões para esta mudança resumem-se a algumas vantagens práticas.

• Precisão repetível. Depois que um programa de retificação é definido, cada peça do lote é processada com a mesma taxa de avanço, velocidade do rebolo e tempo de permanência, eliminando a variabilidade que vem da alimentação manual.
• Tolerâncias mais rigorosas. O feedback de circuito fechado e a medição durante o processo permitem que as máquinas CNC mantenham tolerâncias na faixa de mícron de um dígito, o que é difícil de conseguir de forma consistente manualmente.
• Taxas de sucata mais baixas. A compensação automatizada do desgaste das rodas e do desvio térmico reduz a chance de peças fora das especificações chegarem ao próximo estágio de produção.
• Dependência reduzida do operador. Os programas podem ser armazenados e reutilizados, portanto a troca entre números de peças não exige sempre um operador de retificadora altamente experiente.
• Maior rendimento em longas tiragens. As opções automáticas de carga e descarga prolongam o tempo de execução autônoma, o que é importante para oficinas que executam vários turnos.

Esses benefícios aumentam ao longo da vida útil da máquina. Uma oficina que muda de retificação manual para CNC normalmente obtém os maiores ganhos em peças que exigem vários diâmetros, cones ou ombros em uma única peça de trabalho, uma vez que o controlador CNC pode sequenciar esses recursos sem reposicionamento manual.

Quais são os principais componentes de um Moedor cilíndrico CNC

Cada Máquina retificadora cilíndrica CNC é construído em torno de um pequeno conjunto de subsistemas centrais que trabalham juntos para segurar a peça, acionar o rebolo e controlar o movimento relativo entre eles. A compreensão desses componentes facilita a avaliação das especificações da máquina e o diagnóstico posterior de problemas de desempenho.

Máquinas de última geração adicionam recursos como acionamentos de motor linear para resposta mais rápida do eixo, vários cabeçotes de rebolo para retificação externa e frontal combinada e interfaces de automação para carregamento robótico. A combinação específica desses componentes determina o que uma máquina pode produzir e com que rapidez ela pode produzi-lo.

Quais indústrias usam Máquina retificadora cilíndrica CNCs

A demanda por retificação cilíndrica abrange qualquer indústria que dependa de componentes rotativos ou do tipo eixo com requisitos de tolerância rígidos. A pesquisa de mercado da Mordor Intelligence observa que a demanda por essas máquinas está ancorada em setores que exigem precisão submícron, incluindo motores de veículos elétricos, manutenção de aeronaves e acabamento de wafers semicondutores.

Dentro desta base de demanda, o mesmo relatório da Mordor Intelligence indica que as retificadoras cilíndricas detinham cerca de 27% do mercado mais amplo de retificadoras por tipo de produto em 2024, tornando-as uma das maiores categorias individuais ao lado das retificadoras de superfície. Isso reflete o quão amplamente as peças do tipo eixo e rolo são usadas na fabricação, em vez de uma aplicação de nicho limitada a um único setor.

Como você consegue alta precisão na retificação cilíndrica

A precisão na retificação cilíndrica não é o resultado de um único ajuste, mas de uma combinação de rigidez da máquina, controle de processo e gerenciamento ambiental. Os seguintes fatores têm o maior impacto na tolerância final e no acabamento superficial alcançado.

1. Rigidez da máquina. Uma estrutura de base pesada e bem amortecida resiste à deflexão sob força de retificação, o que afeta diretamente a circularidade e a retilineidade.
2. Qualidade do fuso e do rolamento. Os fusos com baixo desvio minimizam a vibração transferida para a superfície da peça, reduzindo as marcas de trepidação.
3. Seleção e curativo da roda. Combinar o tipo de abrasivo e a granulação com o material da peça, combinado com a retificação frequente, mantém a aresta de corte afiada e consistente.
4. Estabilidade térmica. A retificação gera calor que pode expandir tanto a peça quanto a estrutura da máquina; o fluxo do refrigerante e o controle da temperatura ambiente limitam esse desvio.
5. Medição e feedback em processo. A medição em tempo real permite que o controlador ajuste as taxas de avanço antes que uma peça saia da tolerância, em vez de detectar o erro após o fato.
6. Precisão de fixação. Mandris, centros e apoios fixos devem segurar a peça com desvio mínimo, pois qualquer erro aqui é transferido diretamente para a superfície do solo.

Na prática, a maioria dos problemas de precisão remonta a uma de duas causas: rigidez insuficiente da máquina para o material que está sendo retificado ou controle térmico e de vibração inadequado no ambiente da oficina. Abordar as variáveis ​​do processo acima geralmente é mais econômico do que especificar demais a própria máquina.

Como selecionar a retificadora cilíndrica CNC correta

A escolha de uma retificadora deve começar pela peça e não pelo catálogo. Os critérios a seguir ajudam a definir a configuração correta para uma determinada necessidade de produção.

• Faixa de tamanho da peça. Confirme o diâmetro, comprimento e peso máximos que o cabeçote e o cabeçote móvel podem suportar sem sacrificar a rigidez.
• Requisitos de tolerância. Combine a classificação de repetibilidade da máquina com a tolerância mais restrita em seu mix de peças, com margem para desgaste do disco ao longo do tempo.
• Volume de produção. As execuções de alto volume justificam sistemas automáticos de carga e descarga, enquanto o trabalho de baixo volume ou de protótipo talvez não.
• Complexidade da peça. Peças com vários diâmetros, conicidades ou características de face se beneficiam do controle multieixos e cabeçotes combinados de retificação externa e de face.
• Necessidades de automação. Considere se a linha requer interface robótica, medição em processo ou diagnóstico remoto para manutenção preditiva.
• Suporte pós-venda. Avalie a capacidade do fabricante de fornecer peças de reposição, treinamento e atualizações de software durante a vida útil da máquina, e não apenas o preço de compra inicial.

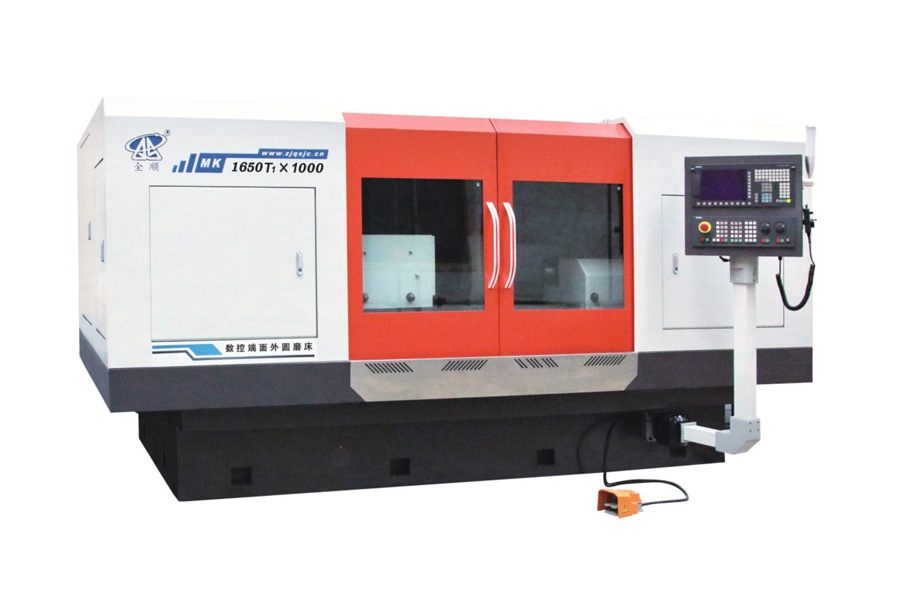

Nossa empresa fabrica equipamentos de retificação em uma instalação de 35.000 metros quadrados com uma área construída de 32.000 metros quadrados, combinando uma base dedicada de produção de máquinas-ferramenta com uma base de produção de peças hidráulicas. A linha de produtos abrange retificadoras cilíndricas comuns e CNC, retificadoras cilíndricas CNC de face final, retificadoras cilíndricas CNC de carga e descarga automáticas, retificadoras compostas e retificadoras cilíndricas comuns e CNC de alta precisão. Para aplicações que estão fora das especificações padrão do catálogo, nossa equipe de engenharia também projeta retificadoras especiais não padronizadas e fornece tecnologia de suporte, software, treinamento e integração de automação.

Nossa empresa possui certificação do sistema de qualidade ISO9001-2015 e certificação de segurança CE, e foi reconhecida como uma empresa nacional de alta tecnologia. Em 2021, fomos classificados como uma pequena e média empresa especializada e nova na província de Zhejiang. Com qualificações de autoexportação em vigor, nossos produtos alcançam atualmente mais de 20 países, incluindo Estados Unidos, Alemanha, Japão e mercados em todo o Sudeste Asiático, baseados em um compromisso de longa data com a qualidade em primeiro lugar, a reputação em primeiro lugar e o serviço em primeiro lugar.
