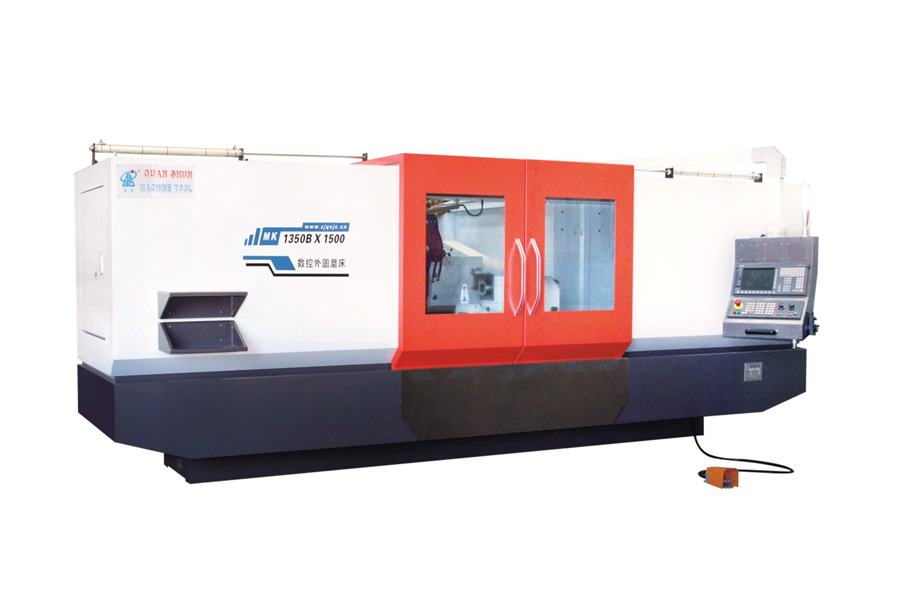

Máquina de retificação cilíndrica universal CNC

A Máquina retificadora cilíndrica universal CNC é uma retificadora construída para realizar retificação externa (OD), retificação interna (ID) e, muitas vezes, retificação cônica e de face em uma única base de máquina, sem mover a peça para uma configuração diferente. A designação “universal” vem de seu cabeçote giratório e cabeçote de trabalho, que permitem que uma máquina cubra uma variedade de geometrias que, de outra forma, exigiriam duas ou três retificadoras dedicadas separadas. Este artigo explica o que torna um moedor universal, como ele alterna entre o trabalho de OD e ID, onde oferece mais valor e como selecionar o modelo certo para sua oficina.

O que torna uma retificadora cilíndrica CNC universal

Nem todo moedor cilíndrico é universal. Uma retificadora OD padrão é construída em torno de um cabeçote fixo dedicado à retificação externa, enquanto um modelo universal adiciona flexibilidade mecânica para lidar com múltiplas tarefas de retificação na mesma estrutura. De acordo com a visão geral técnica da UNITED GRINDING sobre retificação cilíndrica, uma retificadora cilíndrica universal é mais versátil do que uma retificadora cilíndrica tradicional porque possui vários cabeçotes de rebolo ajustáveis, oferecendo maior flexibilidade em projetos de cabeçote fixo.

Em termos práticos, os recursos que separam uma máquina universal de uma máquina padrão incluem o seguinte.

• Cabeçote giratório. O cabeçote gira em uma faixa de ângulo programável, permitindo retificação de mergulho reto, retificação cônica e retificação de face angular sem necessidade de reequipamento.
• Várias posições de fuso. Muitos cabeçotes universais carregam duas ou mais rodas OD mais um fuso ID separado, para que o controlador possa indexar entre elas automaticamente durante um único ciclo.
• Cabeça de trabalho giratória. O cabeçote pode girar para suportar trabalhos cônicos rasos, expandindo a gama de geometrias de peças que a máquina pode finalizar.
• Acessório de moagem interna. Um fuso ID retrátil ou montado no eixo B coloca a retificação de furo na mesma configuração da retificação OD.
• Eixos coordenados por CNC. O controlador sequencia a rotação do cabeçote, a seleção do fuso e o deslocamento da mesa automaticamente, substituindo o que costumava ser a reconfiguração manual entre as operações.

Essa combinação é o que permite um único Máquina retificadora cilíndrica universal CNC para substituir o que de outra forma poderia ser uma pequena célula de retificadoras OD, DI e cônicas dedicadas, particularmente útil para oficinas que produzem eixos complexos, corpos de válvulas ou peças de fuso em volumes moderados.

Como um moedor universal alterna entre retificação OD e ID

O mecanismo para alternar entre retificação externa e interna depende do design do cabeçote, mas a maioria das retificadoras universais CNC modernas contam com uma das abordagens abaixo.

De acordo com a explicação da UNITED GRINDING sobre processos combinados de ID/OD, a retificação interna e externa pode ser concluída na mesma configuração, desde que a máquina esteja devidamente equipada, com algumas configurações suportando até quatro rodas em várias combinações de fusos OD e ID para peças complexas. O benefício desta abordagem é direto: eliminar a necessidade de mover uma peça entre máquinas reduz o manuseio, o que, por sua vez, melhora a circularidade e a concentricidade entre o furo e o diâmetro externo, uma vez que ambos os recursos são referenciados a partir da mesma configuração de mandril ou centralização.

Quais são os principais benefícios da retificação universal CNC

O argumento para uma máquina universal se resume à flexibilidade, precisão e eficiência de espaço, em vez de velocidade bruta do ciclo em uma única operação. As principais vantagens incluem o seguinte.

1. Menos configurações por peça. A retificação de DE, DI e faces de ressalto em um mandril elimina o erro de alinhamento que surge ao fixar novamente uma peça em uma segunda máquina.
2. Melhor concentricidade. Como o furo e o diâmetro externo são retificados em relação à mesma referência, o desvio entre os recursos é mais fácil de controlar.
3. Requisito de espaço inferior. Uma máquina universal pode absorver trabalhos que, de outra forma, precisariam de retificadoras OD e ID separadas, o que é importante em oficinas com espaço limitado.
4. Flexibilidade para produção mista. As oficinas que produzem peças variadas em lotes pequenos e médios se beneficiam de uma máquina que pode ser reprogramada para uma nova geometria sem necessidade de alteração de hardware.
5. Trabalho em processo reduzido. As peças não ficam enfileiradas entre duas estações de retificação separadas, reduzindo o tempo de entrega geral.

A desvantagem é que as máquinas universais são geralmente mais complexas e representam um investimento inicial mais elevado do que uma retificadora OD ou ID de uso único. Para a produção de alto volume de uma geometria, uma máquina dedicada muitas vezes ainda é a escolha mais eficiente por peça.

Quando você deve usar uma retificadora cilíndrica universal CNC

Uma máquina universal ganha seu lugar no chão de fábrica sob condições de produção específicas, e não como uma opção padrão para cada trabalho de retificação. A tabela abaixo descreve quando é o melhor ajuste em comparação com um moedor de uso único dedicado.

As peças típicas adequadas para retificação universal incluem carretéis de válvulas, eixos de bombas com furos internos, carcaças de fusos, componentes de cilindros hidráulicos e peças brutas de engrenagens que combinam um diâmetro externo com um furo de precisão. As indústrias que relatam uso intenso de retificação ID/OD combinada incluem componentes de direção automotiva e turbocompressores, válvulas de controle hidráulico aeroespacial e aplicações de fabricação de máquinas, como fusos e corpos de bombas, de acordo com a lista de aplicações industriais da UNITED GRINDING.

Como escolher a retificadora cilíndrica universal CNC certa

A seleção de uma retificadora universal deve ser orientada pela mistura de peças que você espera usar ao longo da vida útil da máquina, e não apenas pela peça que está à sua frente hoje. Considere os seguintes fatores.

• Balanço e distância central. Confirme o diâmetro e o comprimento máximos da peça que a máquina pode suportar, com margem para crescimento futuro da peça.
• Configuração do cabeçote. Decida quantas posições de roda simultâneas você precisa; uma configuração de duas rodas OD mais fuso ID é adequada para peças mais complexas do que uma única cabeça giratória.
• Faixa de rotação e resolução do eixo B. Faixa de rotação mais ampla e resolução de indexação mais precisa suportam uma variedade mais ampla de trabalhos cônicos e angulares.
• Velocidade do fuso de retificação interna. A retificação de furos em diâmetros pequenos geralmente requer fusos ID de alta frequência; verifique a faixa de velocidade disponível em relação ao seu menor diâmetro.
• Flexibilidade de fixação de trabalho. Verifique se as opções de mandril, pinça e entre centros correspondem à sua linha de peças, já que as retificadoras universais geralmente executam uma variedade maior de acessórios do que as máquinas dedicadas.
• Software de controle e suporte à programação. Procure uma programação de ciclo intuitiva para sequências combinadas de OD/ID/conicidade, pois é aqui que as máquinas universais ganham ou perdem sua vantagem de tempo em relação a configurações separadas.
• Compatibilidade de automação. Se os volumes justificarem, confirme se a máquina suporta carregamento robótico ou automação de pórtico para operação autônoma.

Nossa empresa fabrica Retificadoras cilíndricas universais CNC de uma instalação de 35.000 metros quadrados com uma área construída de 32.000 metros quadrados, combinando uma base dedicada de produção de máquinas-ferramenta com uma base de produção de peças hidráulicas. Nossa linha de produtos abrange retificadoras cilíndricas comuns e CNC, retificadoras cilíndricas CNC de face final, retificadoras cilíndricas CNC e de face final automáticas de carga e descarga, retificadoras compostas e retificadoras cilíndricas comuns e CNC de alta precisão. Onde uma configuração padrão não se ajusta à geometria da peça do cliente, nossa equipe de engenharia também projeta retificadoras especiais não padronizadas e fornece tecnologia de suporte, software, treinamento e integração de automação.

Nossa empresa possui certificação do sistema de qualidade ISO9001-2015 e certificação de segurança CE, e foi reconhecida como uma empresa nacional de alta tecnologia. Em 2021, fomos classificados como uma pequena e média empresa especializada e nova na província de Zhejiang. Com qualificações de autoexportação em vigor, nossos produtos alcançam atualmente mais de 20 países, incluindo Estados Unidos, Alemanha, Japão e mercados em todo o Sudeste Asiático, baseados em um compromisso de longa data com a qualidade em primeiro lugar, a reputação em primeiro lugar e o serviço em primeiro lugar.
