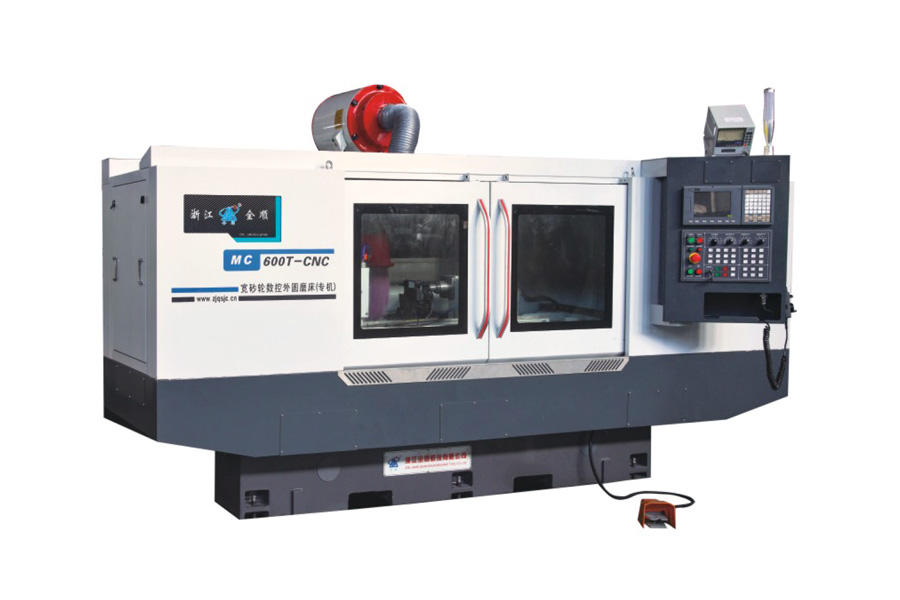

Retificadora Cilíndrica CNC com Lixa de Grande Largura

Disco Amplo = Maior Rendimento — O disco de retificação de 500 mm x 203 mm x 200 mm cobre uma área maior por passada, reduzindo significativamente o tempo de retificação em eixos longos em comparação com discos de largura padrão — uma economia direta em operações de produção em grande volume.

Controle Servo CNC Completo — Tanto o eixo Z (mesa) quanto o eixo X (suporte do disco) são acionados por servomotores AC de 5,9 kW, com resolução de 0,001 mm, garantindo precisão repetitiva em nível micrométrico para cada peça de um lote.

Acionamento Potente do Suporte do Disco — Um motor de conversão de frequência de 15 kW impulsiona o disco a uma velocidade linear de 45 m/s, proporcionando remoção estável e agressiva de material, mesmo em peças de aço endurecido.

Capacidade Robusta — Aceita peças de Φ8 mm a Φ320 mm e até 150 kg, abrangendo uma ampla gama de tamanhos de peças com um único investimento na máquina.

Alinhamento Flexível da Mesa — A mesa de trabalho pode girar 7° no sentido horário e 3° no sentido anti-horário, permitindo retificações de conicidade precisas e correções de alinhamento para geometrias complexas de eixos.

Contraponto Hidráulico de Dupla Ação — Um contraponto cônico nº 5, com deslocamento de 50 mm e controle hidráulico de dupla ação, garante fixação segura e repetitiva das peças, além de acelerar as trocas de peças.

Cabeçote Rígido e Não Rotativo — Um cabeçote fixo, equipado com um servomotor AC de 3,1 kW e um cone central nº 5, oferece estabilidade rotacional consistente para trabalhos exigentes de alta precisão.

Como fabricante especializado em equipamentos de retificação CNC, a Zhejiang Quanshun Machine Tool Co., Ltd. combina design rígido da bancada da máquina, controle completo dos eixos CNC por servo e configuração específica para cada aplicação (disco largo, contraponto hidráulico, mesa giratória) para ajudar os clientes a alcançar menor tempo de ciclo por peça e precisão consistente em nível micrométrico nos ambientes de produção. Oferecemos especificações personalizadas para diâmetro de retificação, distância entre centros e tamanho do disco, de acordo com as necessidades das peças dos clientes, além de consultoria técnica, orientação de instalação e suporte pós-venda.

Qual é o tamanho máximo da peça que esta máquina pode retificar?

A máquina retifica peças com diâmetro de Φ8 mm a Φ320 mm, com distância entre centros de 600 mm e peso máximo de 150 kg.

O que diferencia uma máquina com “disco de retificação largo” de uma retificadora cilíndrica padrão?

Um disco de retificação largo (500 mm de largura neste modelo) cobre uma área de contato maior por passada, reduzindo o número de passadas necessárias em eixos longos e melhorando a eficiência geral da retificação em produções de grande volume.

Qual é a precisão de posicionamento dos eixos CNC?

Tanto o eixo Z (mesa) quanto o eixo X (suporte do disco) atingem resolução de 0,001 mm, acionados por servomotores AC de 5,9 kW, garantindo precisão consistente e repetitiva.

A máquina pode retificar eixos cónicos?

Sim. A mesa de trabalho pode girar 7° no sentido horário e 3° no sentido anti-horário, permitindo retificações de conicidade e ajustes finos de alinhamento.

O contraponto é adequado para produção em grande volume?

Sim. O contraponto utiliza acionamento hidráulico de dupla ação com deslocamento de 50 mm, possibilitando fixação rápida e segura e trocas rápidas de peças.

É possível personalizar as especificações?

Sim. A Zhejiang Quanshun Machine Tool oferece personalização da faixa de diâmetro de retificação, distância entre centros, dimensões do disco e configuração do motor, de acordo com as necessidades específicas das peças e do processo produtivo.
