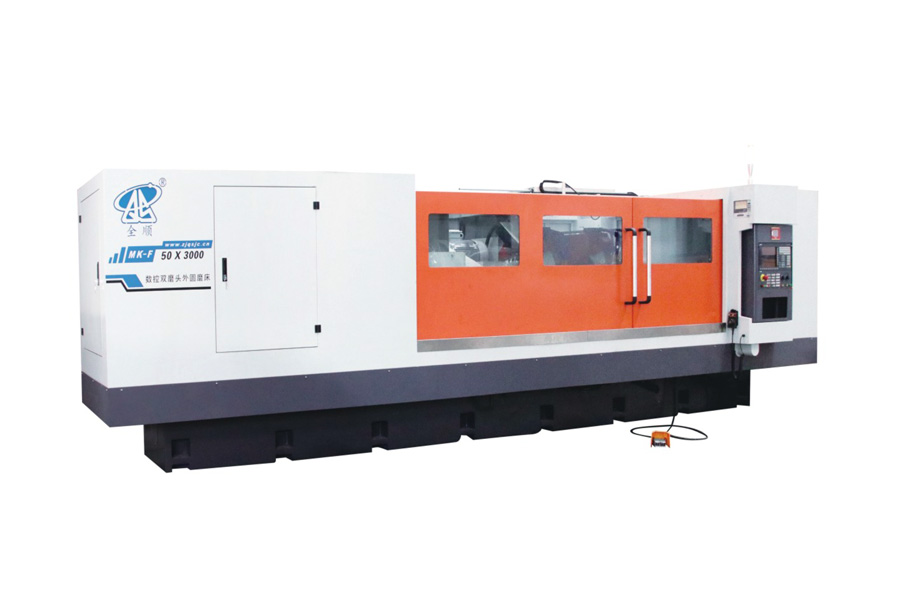

Retificadora Cilíndrica de Cabeça Dupla CNC

Configuração de Dois Rebolos — Dois rebolos (A: Φ750x100x305, B: Φ750x75x305) são montados no mesmo suporte de rebolo, permitindo que diferentes operações de retificação sejam realizadas em uma única configuração, sem necessidade de troca de rebolos — reduzindo o tempo de ciclo em eixos de múltiplos diâmetros.

Capacidade para Eixos Longos — Disponível em quatro configurações de comprimento de retificação (1000/1500/2000/3000 mm) com distâncias entre centros de até 3100 mm, abrangendo desde fusos curtos até rolos longos dentro de uma mesma série de máquinas.

Classificação de Carga Pesada — Suporta peças com até Φ500 mm de diâmetro e 1000 kg de peso, com diâmetro de rotação de 540 mm, adequado para grandes eixos e rolos industriais.

Controle Servo de Alta Precisão — A mesa de trabalho atinge resolução de acionamento de 0,001 mm, enquanto o mecanismo de avanço transversal alcança resolução de 0,0001 mm com torque de 22 Nm de motor servo AC, garantindo posicionamento estável e repetitivo na escala dos micrômetros.

Suporte de Rebolo Potente e Estável — Um motor de fuso de 15 kW aciona o rebolo a velocidade linear de até 45 m/s, com deslocamento máximo de 400 mm, proporcionando remoção consistente de material mesmo em peças endurecidas e de grande diâmetro.

Mesa de Trabalho com Conicidade Ajustável — A mesa de trabalho permite ajuste de conicidade, possibilitando retificação precisa de conicidades e eixos retos na mesma plataforma.

Precisão Comprovada de Retificação — Oferece redondeza ≤0,003 mm, cilindricidade ≤0,008/1000 mm e rugosidade superficial ≤Ra 0,32 μm, atendendo às rigorosas tolerâncias de acabamento diretamente na saída da máquina.

A Zhejiang Quanshun Machine Tool Co., Ltd. é especializada em equipamentos de retificação cilíndrica CNC projetados para aplicações industriais pesadas. A série MK-F50 de cabeça dupla combina uma bancada rígida, suporte de rebolo duplo e eixos servos de alta resolução, ajudando os fabricantes a reduzir as trocas de configuração e melhorar a consistência da retificação em eixos grandes e de múltiplos diâmetros. Oferecemos distâncias entre centros, tamanhos de rebolos e potências de motor configuráveis para atender às exigências específicas das peças, respaldados por consultoria técnica, suporte à instalação e serviço pós‑venda.

O que significa “cabeça dupla” nesta máquina?

O suporte de rebolo carrega dois rebolos (A: Φ750x100x305, B: Φ750x75x305), permitindo que diferentes operações de retificação — como diâmetros variados ou etapas distintas — sejam concluídas na mesma configuração, sem necessidade de trocar os rebolos.

Qual o tamanho e o peso máximos das peças?

A máquina retifica peças com diâmetro de Φ30 mm a Φ500 mm, com diâmetro de rotação de Φ540 mm e peso máximo de 1000 kg.

Quais comprimentos de retificação estão disponíveis?

A série MK-F50 está disponível em quatro configurações, com comprimentos máximos de retificação de 1000 mm, 1500 mm, 2000 mm e 3000 mm, adequados a diferentes comprimentos de eixo.

Qual o nível de precisão que esta máquina pode alcançar?

A máquina atinge redondeza ≤0,003 mm, cilindricidade ≤0,008/1000 mm e rugosidade superficial ≤Ra 0,32 μm, com resolução de avanço transversal de até 0,0001 mm.

A máquina pode retificar peças cónicas?

Sim. A mesa de trabalho possui tipo de conicidade ajustável, permitindo retificação precisa de conicidades além da retificação cilíndrica reta.

É possível personalizar as especificações?

Sim. A Zhejiang Quanshun Machine Tool oferece personalização da distância entre centros, tamanho dos rebolos, potência do motor de fuso e outros parâmetros, de acordo com as exigências específicas das peças e do processo produtivo.
