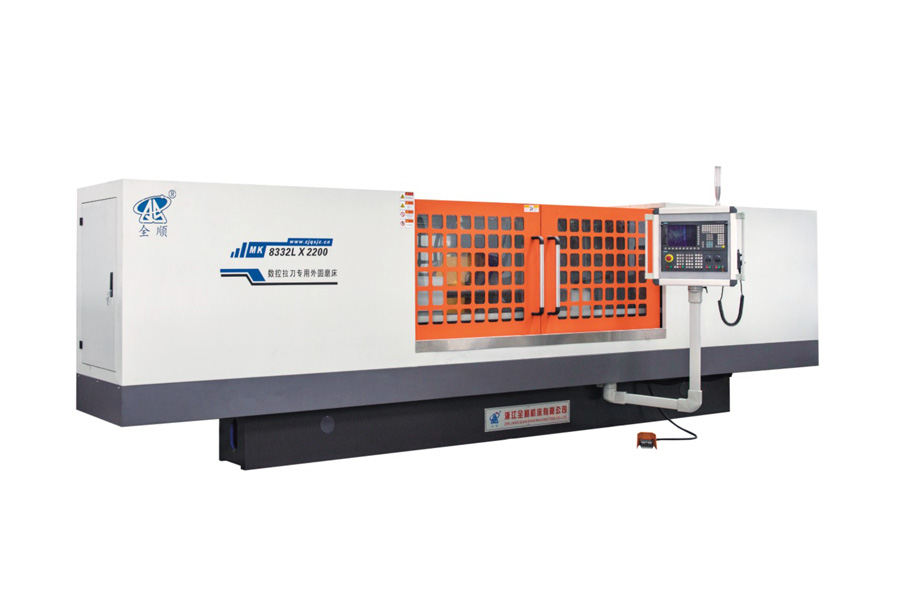

Retífica Cilíndrica para Broca CNC

Rebolo de CBN para Aço de Ferramenta Endurecido — A máquina está equipada com um rebolo de CBN (nitreto de boro cúbico) de Φ500xBx203, ideal para retificar aços de ferramenta endurecidos utilizados em brocas e ferramentas de corte, oferecendo maior vida útil do rebolo e remoção consistente de material em comparação com abrasivos convencionais.

Retificação em Alta Velocidade, até 100 m/s — Uma velocidade linear do rebolo de ≤100 m/s — mais do que o dobro das retificadoras cilíndricas padrão — permite remoção mais rápida de material, mantendo um acabamento superficial fino e uniforme.

Cabeçote Especial Acionado por Servo — Um cabeçote dedicado acionado por servo (conicidade MT5, 60–300 r/min) proporciona controle rotacional preciso e estável, especialmente adequado para peças‑chave longas e esbeltas, sensíveis a vibrações e deflexões.

Mesa de Trabalho Cônica em Dois Níveis — A mesa gira 3° no sentido horário e 3° no sentido anti‑horário, em dois níveis ajustáveis, permitindo correção fina de conicidade e controle de retidão, essenciais para a geometria de brocas e mandris longos.

Precisão de Nível de Oficina — Alcança redondeza ≤0,002 mm, cilindricidade ≤0,005 mm e rugosidade superficial ≤Ra 0,2 μm — tolerâncias mais apertadas do que as retificadoras cilíndricas de produção padrão, correspondendo à exatidão exigida pela fabricação de ferramentas de precisão.

Controle Total por Eixo Servo — Tanto a mesa de trabalho quanto o mecanismo de avanço transversal utilizam motores servos AC (torque de 16 Nm) com resolução de 0,001 mm, garantindo precisão repetitiva de posicionamento durante longas passadas de retificação.

A Zhejiang Quanshun Machine Tool Co., Ltd. projetou a série MK8332L especificamente para as tolerâncias apertadas exigidas na fabricação de brocas e ferramentas de corte de precisão. Ao combinar um rebolo de CBN, um cabeçote especial acionado por servo e uma mesa de trabalho cônica em dois níveis, a máquina oferece redondeza, cilindricidade e acabamento superficial de nível de oficina em peças‑chave longas e esbeltas. Oferecemos configurações personalizadas para comprimento de retificação, especificação do rebolo e faixa de velocidade do cabeçote, além de consultoria técnica, orientação de instalação e suporte pós‑venda.

Por que esta máquina utiliza um rebolo de CBN em vez de um rebolo abrasivo convencional?

Os rebolos de CBN (nitreto de boro cúbico) são mais adequados para retificar aços de ferramenta endurecidos, comuns em brocas e ferramentas de corte. Eles mantêm sua forma e capacidade de corte por mais tempo, sustentando uma precisão mais consistente ao longo de ciclos de produção prolongados.

Qual o tamanho e comprimento das peças que esta máquina pode processar?

A máquina retifica diâmetros de Φ8 mm a Φ320 mm, com comprimento máximo de retificação de 2000 mm, distância entre centros de 2200 mm e peso máximo da peça de 150 kg.

Qual o nível de precisão que esta máquina pode alcançar?

Ela alcança redondeza ≤0,002 mm, cilindricidade ≤0,005 mm e rugosidade superficial ≤Ra 0,2 μm, atendendo às exigências de tolerância da fabricação de ferramentas de precisão e brocas.

Qual é a velocidade linear máxima do rebolo?

O rebolo opera a até 100 m/s de velocidade linear, permitindo remoção eficiente de material enquanto preserva a qualidade do acabamento superficial.

Esta máquina pode retificar perfis cônicos além de eixos retos?

Sim. A mesa de trabalho cônica em dois níveis gira 3° no sentido horário e 3° no sentido anti‑horário, permitindo o retificado preciso de conicidade e a correção de retidão, além do retificado cilíndrico padrão.

É possível personalizar as especificações?

Sim. A Zhejiang Quanshun Machine Tool oferece personalização do comprimento de retificação, faixa de velocidade do cabeçote, especificação do rebolo e outros parâmetros, de acordo com as necessidades específicas da ferramenta ou da peça.
