Máquina retificadora de 5 eixos: como funciona, principais benefícios e dicas de compra inteligentes

Quando um cliente lhe entrega um lote de lâminas de turbina ou ferramentas de corte multilobuladas, o caminho convencional é desbastar e dar acabamento a cada face em máquinas separadas e esperar que a concentricidade ainda se mantenha. Uma retificadora de 5 eixos altera essa aritmética. Ele pode posicionar a peça de trabalho e a roda ao longo de cinco eixos interpolados, de modo que uma única configuração cubra um envelope de geometria muito mais amplo. Mas isso torna esta a próxima compra certa para todas as lojas? A resposta honesta é: só compensa quando o trabalho realmente exige movimento simultâneo de vários eixos.

O que uma retificadora de 5 eixos realmente faz

Uma retificadora de 5 eixos não é simplesmente uma retificadora cilíndrica externa com dois botões extras. Os eixos X, Y e Z movem a mesa, a cabeça do rebolo ou a peça de trabalho em três direções lineares. Os eixos A e B giram e inclinam a peça de trabalho ou o fuso da ferramenta. Juntos, eles oferecem cinco graus de liberdade, para que o rebolo possa se aproximar de um perfil complexo de praticamente qualquer ângulo sem perder contato com a superfície.

Na prática, isso significa que você pode lixar uma superfície esculpida complexa com uma única fixação. Em uma máquina de três eixos, você teria que indexar a peça, reconfigurar e aceitar erros de desvio e alinhamento. A interpolação de cinco eixos permite que a roda permaneça engatada no caminho teórico da superfície enquanto a peça gira e inclina abaixo dela.

Como o movimento de 5 eixos proporciona precisão

A precisão em uma retificadora de 5 eixos não é apenas uma questão de ter mais motores. O sistema de controle deve sincronizar cinco eixos continuamente. Os controles CNC modernos usam coordenadas cartesianas desacopladas e cinemática inversa para transformar um percurso em comandos de eixo simultâneos. Se um eixo estiver atrasado até 0,002 mm, o perfil acabado pode apresentar sombreamento ou trepidação.

A rigidez mecânica é igualmente importante. Uma retificadora de 5 eixos precisa de uma base rígida, alta precisão de avanço nos fusos esféricos e compensação térmica no fuso. Sem estes, os eixos adicionais apenas aumentam o orçamento de erros. Os melhores projetos de cinco eixos usam trilhos lineares pré-carregados e mesas rotativas de acionamento direto para minimizar a folga.

Principais vantagens da retificação de 5 eixos na prática

A retificação de cinco eixos oferece menos configurações, tempo de ciclo mais curto, melhor acabamento superficial e a capacidade de criar recortes e geometrias torcidas que a retificação de mergulho simples não consegue alcançar. Também melhora a consistência peça a peça porque a mesma fixação é usada para todas as superfícies usinadas.

Quando uma máquina de 5 eixos não é a melhor opção

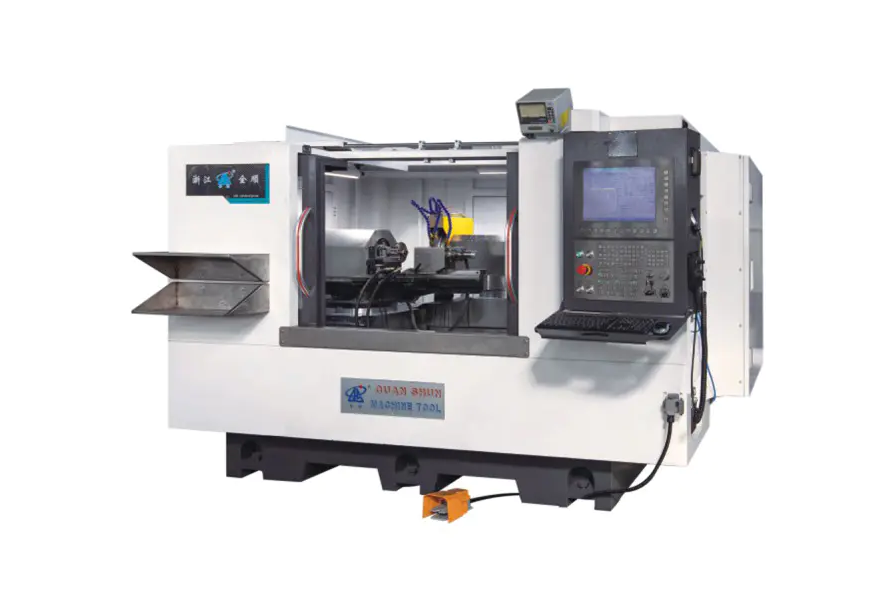

Se suas peças forem principalmente eixos cilíndricos, luvas ou virabrequins com uma linha central bem definida, uma máquina multieixos pode ser um exagero. Uma retificadora cilíndrica CNC ou uma retificadora composta pode fornecer redondeza submícron e tamanho consistente com custo muito mais baixo e manutenção mais simples. Por exemplo, a Zhejiang Quanshun Machine Tool constrói uma retificadora cilíndrica de perfil CNC de alta precisão que lida com perfis externos complexos com uma configuração muito mais convencional. Ao contrário da geometria de cinco eixos, essas máquinas são construídas em torno do eixo de rotação da peça, de modo que mantêm a rigidez que a maioria das oficinas espera de uma retificadora cilíndrica.

Se você estiver processando eixos longos ou diâmetros grandes, um design de cabeçote duplo ou de roda larga pode muitas vezes realizar o trabalho com maior rendimento do que um centro de cinco eixos. Soluções de retificação personalizadas também estão disponíveis para peças de trabalho fora do padrão, sem a necessidade de comprar mais eixos do que você pode usar.

O que avaliar antes de comprar uma retificadora de 5 eixos

Comece com seu portfólio de peças. Se 80% do trabalho puder ser realizado em um simples mandril de duas mandíbulas, um investimento de 5 eixos poderá ficar ocioso. A seguir, defina a faixa de tolerância. A usinagem de cinco eixos brilha para tolerâncias de perfil de ±0,005mm , mas se você precisar apenas de ± 0,01 mm em um diâmetro externo, uma máquina mais barata poderá suportar isso facilmente.

A programação é outro custo oculto. Uma retificadora de 5 eixos geralmente requer um pós-processador CAM que produza movimentos interpolados de cinco eixos, além de um programador treinado. Considere esse tempo, não apenas o preço de tabela.

Finalmente, observe a profundidade de serviço do fabricante da máquina. Uma máquina de 40 toneladas com cinco eixos não é algo que você possa levar de táxi até uma oficina local. Pergunte sobre os tempos de resposta, a disponibilidade de unidades de eixo sobressalentes e se o construtor oferece comissionamento no local.

Selecionando a tecnologia de retificação certa para sua oficina

Não existe um veredicto universal. A escolha correta depende do seu mix de produtos, das suas metas de qualidade e da capacidade da sua equipe de programar percursos multieixos. Muitos fabricantes encontram um caminho intermediário: manter uma retificadora cilíndrica CNC confiável para a maior parte do trabalho diário e adicionar um centro de retificação composto flexível quando aparecem peças complexas. Essa abordagem mantém baixo o custo por peça, ao mesmo tempo que mantém a capacidade de lidar com geometrias exóticas.

Para uma estrutura de decisão prática, consulte nosso guia sobre como escolher uma retificadora .
