Resposta direta: A retificação cilíndrica oferece precisão dimensional excepcional (tolerâncias tão estreitas quanto ±0,001 mm), acabamento superficial superior (Ra 0,1-0,4 um), altas taxas de remoção de material e repetibilidade consistente em execuções de produção de alto volume. É o padrão da indústria para acabamento de eixos, rolamentos, rolos e componentes cilíndricos de precisão usados na fabricação aeroespacial, automotiva e hidráulica.
O que é retificação cilíndrica?
A retificação cilíndrica é um processo de usinagem que utiliza um disco abrasivo para remover material da superfície externa ou interna de uma peça cilíndrica, produzindo um acabamento liso e altamente preciso. A peça gira em seu próprio eixo enquanto o rebolo remove o material em incrementos controlados. Este processo é amplamente aplicado a componentes como eixos, fusos, hastes, pinos e mancais de rolamento.
Moderno Máquina retificadora cilíndrica CNC A tecnologia adiciona controle numérico computadorizado a esse processo, permitindo ciclos totalmente automatizados, coordenação multieixos e estratégias de retificação programáveis que expandem drasticamente o que antes era possível com máquinas manuais ou hidráulicas convencionais.
Moagem OD
Esmerilha a superfície cilíndrica externa de uma peça entre centros ou mandril.
Moagem de identificação
Esmerilha o furo interno ou furo para requisitos de ajuste com tolerância apertada.
Moagem sem centro
Não é necessário nenhum acessório; as peças são sustentadas por lâmina de apoio de trabalho e roda reguladora.
Retificação Cônica
Produz superfícies cônicas deslocando a peça ou girando a cabeça do rebolo.
Principais vantagens da retificação cilíndrica
As vantagens a seguir explicam por que a retificação cilíndrica continua sendo o método de acabamento preferido para componentes rotativos de precisão nos setores da indústria pesada, aeroespacial e de engenharia de precisão.
01
Precisão Dimensional Excepcional
A retificação cilíndrica pode atingir tolerâncias tão estreitas quanto ±0,001 mm (1 mícron), muito além do que o torneamento ou fresamento pode oferecer com segurança. Isso o torna essencial para componentes onde o ajuste, a folga e a interferência devem ser controlados com precisão. (Fonte: Manual de Máquinas, 30ª Edição, Industrial Press)
02
Qualidade superior de acabamento superficial
A retificação produz valores de rugosidade superficial na faixa de Ra 0,1 a 0,8 um, em comparação com Ra 1,6 a 6,3 um típico do torneamento de acabamento. Isso reduz o atrito, o desgaste e as falhas por fadiga em conjuntos rotativos, como assentos de rolamentos e superfícies de munhão. (Fonte: Manual ASM, Vol. 16, Usinagem)
03
Capacidade de usinar materiais duros
Após o tratamento térmico, os metais tornam-se demasiado duros para serem torneados ou fresados de forma eficaz. A retificação cilíndrica lida com aços endurecidos (até 70 HRC), metal duro, cerâmica e aços para ferramentas endurecidos com facilidade, tornando-a o único método de acabamento viável para muitos componentes de classe aeroespacial.
04
Alta repetibilidade e consistência
As retificadoras controladas por CNC repetem o mesmo ciclo com consistência submícron em milhares de peças. Isto é fundamental na produção automotiva e aeroespacial, onde a variação entre lotes deve ser eliminada. Valores Cp/Cpk acima de 1,67 são rotineiramente alcançáveis em retificadoras cilíndricas CNC. (Fonte: Engenharia da Qualidade, Marcel Dekker)
05
Versatilidade em toda a geometria das peças
Moderno CNC cylindrical grinders can handle straight cylinders, tapers, stepped shafts, shoulders, and even complex contoured profiles using CNC interpolation. A single machine can accommodate a wide range of part families, reducing capital investment.
06
Distorção Térmica Mínima
Com aplicação adequada de refrigeração e profundidade de corte controlada, a retificação cilíndrica gera menos calor por unidade de material removido em comparação com a fresagem agressiva. Isso preserva a integridade metalúrgica dos componentes endurecidos, evitando amolecimento da superfície ou efeitos de revenimento.
07
Alta taxa de remoção de material (com rodas de CBN/Diamante)
A retificação cilíndrica de alta velocidade com CBN (nitreto cúbico de boro) ou discos superabrasivos diamantados pode remover material a taxas superiores a 100 mm3/mm/s, rivalizando com o torneamento e mantendo ao mesmo tempo a qualidade do acabamento de retificação. (Fonte: Tecnologia de Moagem, Stephen Malkin, Industrial Press)
08
Automação e Produção Lights-Out
As retificadoras cilíndricas CNC integram-se com carregadeiras robóticas, medição em processo e sistemas de controle adaptativos. Isso permite uma operação não tripulada, reduzindo drasticamente o custo de mão de obra por peça e permitindo ciclos de produção contínuos 24 horas por dia, 7 dias por semana.
Retificação cilíndrica versus outros métodos de acabamento
A tabela abaixo compara a retificação cilíndrica com outros processos de acabamento comuns nos parâmetros de fabricação mais críticos. (Fonte: Engenharia e Tecnologia de Manufatura, Kalpakjian, Pearson)
| Parâmetro | Retificação Cilíndrica | Terminar o torneamento | Afiar | Lapidação |
|---|---|---|---|---|
| Tolerância (mm) | /-0,001 | /-0,01 | /-0,005 | /-0,0005 |
| Acabamento de Superfície (Raum) | 0,1 - 0,8 | 1,6 - 6,3 | 0,1 - 0,4 | 0,025 - 0,1 |
| Capacidade de materiais duros | Excelente (até 70 HRC) | Limitado (abaixo de 45 HRC) | Bom | Bom |
| Taxa de remoção de material | Alto (com CBN) | Muito alto | Baixo | Muito baixo |
| Potencial de automação | Muito alto (CNC Robotic) | Alto | Médio | Baixo |
| Aplicações Típicas | Eixos, rolamentos, rolos | Torneamento Geral | Furos do motor | Peças ópticas e manométricas |
Principais aplicações da indústria
A retificação cilíndrica é implantada em indústrias exigentes onde a precisão dimensional afeta diretamente a segurança, a eficiência e a vida útil do produto.
Automotivo
Virabrequins, eixos de comando, eixos de transmissão, eixos de transmissão e superfícies de tambor de freio requerem retificação para atender às tolerâncias de montagem.
Aeroespacial
Eixos de turbina, componentes de trem de pouso e hastes de atuadores exigem tolerâncias ultrarritas e excelente integridade de superfície.
Hidráulica
As hastes dos cilindros hidráulicos e os eixos das bombas exigem um acabamento superficial de alta qualidade e arredondamento para uma vedação eficaz e longa vida útil.
Ferramenta e Matriz
Pinos de molde de precisão, punções e medidores mestres são retificados até o tamanho final após o endurecimento para manter a geometria e a dureza.
Rolamentos
As pistas de rolamento internas e externas são retificadas com tolerâncias de nível mícron para garantir rotação suave e vibração mínima sob carga.
Energia / geração de energia
Os munhões do rotor do gerador, os eixos das turbinas e os eixos do impulsor da bomba dependem da retificação cilíndrica para precisão e confiabilidade.
Nossa série de retificadoras cilíndricas CNC
Oferecemos uma gama completa de Máquina retificadora cilíndrica CNC modelos projetados para diferentes demandas de produção, tamanhos de peças e níveis de precisão. Cada máquina integra controle CNC avançado, estruturas robustas de ferro fundido e sistemas de fuso de alta precisão para oferecer desempenho de retificação consistente.

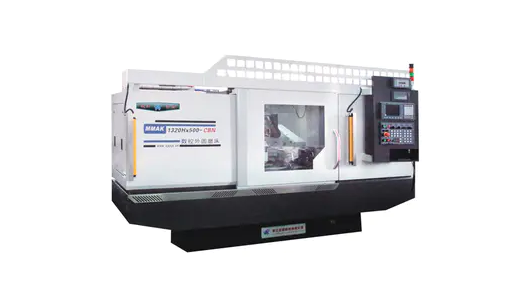

Máquina retificadora cilíndrica CNC MK / MAK Series
Série Padrão

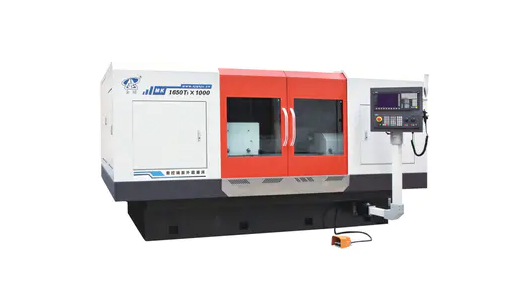

Máquina retificadora cilíndrica CNC de alta precisão
Alta Precisão

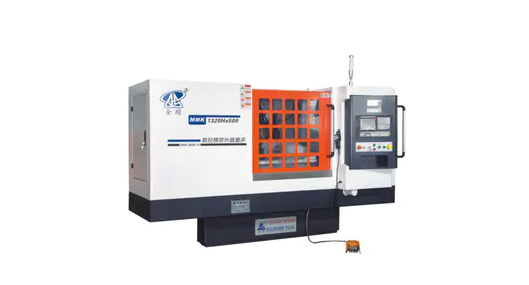

Máquina retificadora cilíndrica CNC de alta velocidade
Alta velocidade

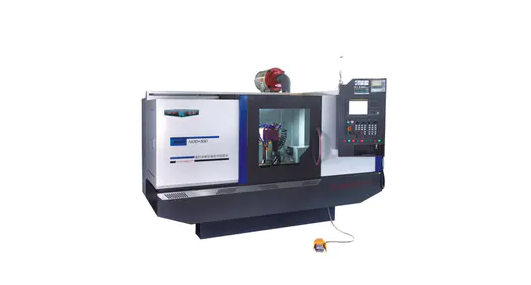

Máquina retificadora cilíndrica CNC with Mobile Wheel Holder
Cabeça de roda móvel

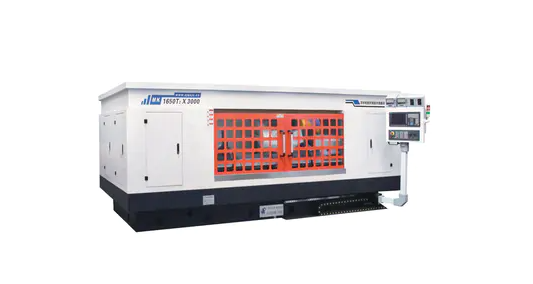

Máquina retificadora cilíndrica CNC de cabeça dupla
Cabeça de roda dupla
Fatores técnicos que maximizam as vantagens da retificação
Para aproveitar plenamente as vantagens da retificação cilíndrica, vários parâmetros do processo devem ser configurados corretamente:
| Fator | Recomendação | Efeito na saída |
|---|---|---|
| Especificação da roda | CBN para aço temperado; Óxido de alumínio para aço em geral | Determina MRR, vida útil da roda e carga térmica |
| Velocidade da roda | 45 - 120 m/s (retificação de alta velocidade) | Altoer speed improves finish; reduces chip thickness |
| Velocidade da peça | 15 - 30 m/min (moagem OD) | Afeta o acabamento superficial e a entrada térmica |
| Profundidade de corte | Áspero: 0,01-0,05 mm; Acabamento: 0,002-0,005mm | Controla a precisão dimensional e a rugosidade da superfície |
| Fluxo de refrigerante | Alto-pressure, high-volume flood or through-wheel delivery | Previne danos térmicos; libera aparas da roda |
| Intervalo de curativo | Dressagem contínua (CD) ou em processo para peças críticas | Mantém a nitidez das rodas; garante geometria de corte consistente |
| Medição em processo | Medição ativa do diâmetro durante o ciclo de retificação | Elimina ultrapassagens; compensa o crescimento térmico automaticamente |
Perguntas frequentes
Quais materiais podem ser retificados cilindricamente?
A retificação cilíndrica lida com praticamente todos os materiais metálicos, incluindo aço carbono, liga de aço, aço inoxidável, ferro fundido, aço para ferramentas endurecido, metal duro, titânio e até mesmo algumas cerâmicas. O principal fator de seleção é o tipo de disco abrasivo compatível com o material da peça.
Como a retificação cilíndrica CNC melhora a produtividade?
O controle CNC automatiza todo o ciclo de retificação, incluindo passagem de desbaste, passagem de semiacabamento, passagem de acabamento, centelhamento e retração. Combinado com o carregamento robótico e a medição em processo, o tempo não produtivo cai drasticamente. Estudos mostram que a retificação CNC reduz o tempo do ciclo em 30-60% em comparação com as operações de retificação manual. (Fonte: Jornal de Engenharia de Manufatura de PME)
Qual é o acabamento superficial típico obtido com retificação cilíndrica?
A retificação cilíndrica padrão atinge Ra 0,4 a 0,8 um. Com rebolos de CBN superabrasivos, fusos de alta velocidade e condições de processo ideais, valores Ra de 0,1 um ou menos são alcançados - equivalente ao torneamento duro mais superacabamento em uma única operação.
A retificação cilíndrica é adequada para produção de pequenos lotes?
Sim. As modernas retificadoras cilíndricas CNC suportam trocas rápidas com dressagem de rebolo programável, programas de peças armazenados e trocas rápidas de fixação. Os tempos de configuração foram reduzidos para menos de 20 minutos para muitas famílias de peças, tornando economicamente viável a produção de pequenos lotes e até mesmo de peças únicas.
Qual é a diferença entre retificação cilíndrica de mergulho e transversal?
Na retificação por mergulho (in-feed), o disco avança radialmente na peça de trabalho para retificar uma zona específica - ideal para seções curtas, escalonadas ou perfiladas. Na retificação transversal, o rebolo se move axialmente ao longo da peça enquanto está em contato - adequado para eixos longos e diâmetros contínuos. Muitas máquinas CNC combinam ambos os métodos em um único programa de peça.
Conclusão
A retificação cilíndrica ocupa uma posição única na fabricação de precisão: é o único processo que oferece simultaneamente precisão dimensional em nível de mícron, excelente acabamento superficial e a capacidade de usinar materiais totalmente endurecidos em taxas produtivas. Quando alimentado pela moderna tecnologia CNC, torna-se uma pedra angular flexível, automatizada e altamente repetível de qualquer operação de usinagem de precisão.
Quer você esteja finalizando virabrequins automotivos em grandes volumes, usinando eixos de turbinas aeroespaciais com tolerâncias ultrarritas ou produzindo hastes de cilindros hidráulicos para aplicações de vedação exigentes, um Máquina retificadora cilíndrica CNC fornece a combinação de capacidade de processo, potencial de automação e confiabilidade de longo prazo que nenhum outro processo de acabamento pode igualar.
