Quais são os principais recursos a serem procurados em uma retificadora cilíndrica CNC？

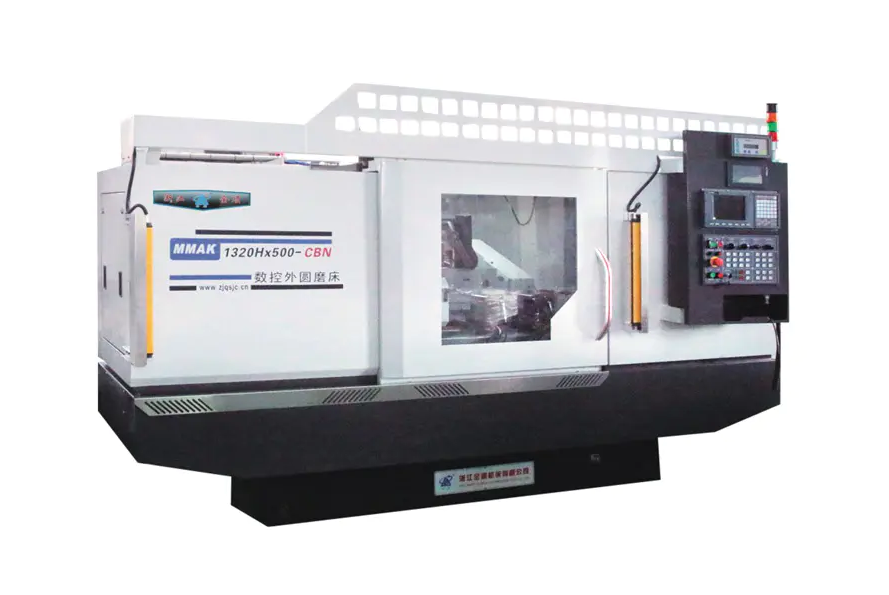

Umo avaliar um Retificadora cilíndrica CNC , os recursos mais críticos a serem priorizados são precisão de posicionamento submícron, rigidez estática e dinâmica da máquina e um sofisticado sistema de controle CNC capaz de gerenciar interpolações complexas. Uma máquina de alto desempenho deve fornecer um acabamento superficial (Ra) tão baixo quanto 0,1 μm a 0,4 μm consistentemente, mantendo tolerâncias dimensionais rigorosas, muitas vezes dentro ±0,001 mm . Além das especificações básicas, a integração de escalas de feedback de alta resolução, fundição termicamente estável e programação conversacional intuitiva definem a diferença entre uma retificadora padrão e um ativo de produção de alta precisão.

Integridade Estrutural e Estabilidade Térmica

A base de qualquer operação de retificação de precisão é a base da máquina. Sem uma base estável, todas as compensações electrónicas são apenas “curativos” para deficiências mecânicas.

Características de Amortecimento da Base

Moderno Retificadora cilíndrica CNCs frequentemente utilizam Granitan® (concreto polímero) ou ferro fundido Meehanite de alta qualidade . O concreto polimérico oferece até Amortecimento de vibrações 10 vezes melhor do que o ferro fundido cinzento tradicional, que é essencial para obter acabamentos espelhados e prolongar a vida útil das rodas. As vibrações durante o processo de retificação levam a marcas de trepidação, que são a principal causa de peças rejeitadas em indústrias de alta precisão, como aeroespacial ou de fabricação médica.

Controle de deslocamento térmico

A moagem gera calor significativo. Um recurso importante a ser procurado é um desenho simétrico da base da máquina e cabeçote. Isto garante que qualquer expansão térmica ocorra uniformemente, minimizando o impacto no alinhamento da linha central. Além disso, procure máquinas que apresentem sistemas de refrigeração refrigerados que circulam através do alojamento do fuso e da base para manter uma temperatura operacional constante dentro ±0,5°C do meio ambiente.

Sistemas de fuso de alta precisão

O fuso do cabeçote é o coração da retificadora. Sua precisão rotacional determina diretamente a circularidade e a qualidade da superfície da peça.

Rolamentos hidrostáticos vs. rolamentos de elementos rolantes

Você deve decidir entre rolamentos hidrostáticos e rolamentos antifricção (rolamento) de alta precisão. Fusos hidrostáticos flutue o eixo em uma fina película de óleo, resultando em contato zero metal com metal e vida quase infinita. Eles oferecem precisão de batimento excepcional (muitas vezes menor que 0,0001mm ). Por outro lado, os rolamentos de esferas cerâmicos de alta precisão são preferidos para aplicações de alta velocidade onde a rigidez e a facilidade de manutenção são priorizadas.

Versatilidade da cabeça de trabalho

Uma característica fundamental para universal Retificadora cilíndrica CNCs é um cabeça de trabalho giratória (eixo B) . Procure por trabalhadores motivados por motores de acionamento direto . O acionamento direto elimina folga de engrenagens ou correias, permitindo interpolação do eixo C de alta resolução. Isto é crítico para retificação "não redonda" (por exemplo, cames, punções ou eixos excêntricos).

Software de controle e programação CNC

A inteligência da máquina reside no seu sistema de controle. Um moedor é tão capaz quanto o software que o aciona.

Interface Conversacional

Recurso avançado de retificadoras CNC interfaces de programação conversacional . Isso permite que os operadores insiram as dimensões da peça, o tipo de material e o acabamento desejado diretamente em uma GUI, sem a necessidade de escrever código G manual. Isto reduz os tempos de configuração em até 50% para peças complexas. Procure software que inclua monitoramento de colisão para proteger o caro fuso e a peça de trabalho durante a execução inicial.

Tecnologia de Motor Linear

Para aplicações altamente dinâmicas, motores lineares nos eixos X e Z são superiores aos parafusos de esferas tradicionais. Os motores lineares proporcionam taxas de aceleração mais altas e eliminam folgas mecânicas. Quando emparelhado com escalas de vidro de alta resolução (por exemplo, Resolução de 0,05 μm ), a máquina pode alcançar uma repetibilidade de posicionamento que os fusos de esferas não conseguem alcançar durante longos períodos de uso.

Curativo automatizado e medição em processo

Para alcançar uma produção em massa consistente, a retificadora cilíndrica CNC deve ser capaz de compensar automaticamente o desgaste do disco e a variação das peças.

• Curativo Automático de Rodas: O CNC deve controlar o ciclo de dressagem, utilizando discos diamantados ou dressadores de ponta única. Os sistemas avançados incluem Sensores de emissão acústica (AE) que detectam o "primeiro toque" entre o dressador e o rebolo, minimizando a quantidade de abrasivo removido e prolongando a vida útil do rebolo.
• Medição em processo: Uma sonda de medição ou medidor "jump-on" permite que o CNC meça a peça enquanto está sendo aterrado . O sistema ajusta automaticamente o avanço final da moagem com base em dados em tempo real para compensar o desvio térmico ou a deflexão do rebolo, garantindo que todas as peças de um lote sejam idênticas.
• Controle de lacuna: Esse recurso usa sensores AE para detectar quando o rebolo está prestes a tocar a peça de trabalho, permitindo que a máquina mude instantaneamente da abordagem rápida para o avanço fino, eliminando a "retificação a ar" e reduzindo os tempos de ciclo ao 10% a 20% .

Configurações de múltiplas rodas e capacidade universal

A flexibilidade é uma tendência importante no Retificação cilíndrica CNC , especialmente para oficinas que lidam com diversas geometrias de peças.

Cabeças de torre

Procure máquinas equipadas com cabeçote giratório automático (torre) . Essas torres podem conter vários discos – por exemplo, um para retificação externa, um para retificação interna e um terceiro para retificação frontal. Um controle CNC Torre do eixo B pode girar para a posição necessária com alta repetibilidade (por exemplo, ±1 segundo de arco ), permitindo que uma peça seja completamente acabada em um configuração única . Isto elimina os erros introduzidos durante a fixação de uma peça.

Acessórios de retificação interna

Mesmo que seu foco principal seja a retificação OD (Diâmetro Externo), ter uma retificação oscilante ou montada em torre Fuso de retificação interna (ID) é um significant advantage. Ensure the CNC can handle the transition between OD and ID cycles seamlessly, including the different speeds and dressing requirements for the smaller ID wheels.

Recursos ambientais e de segurança

A retificação em alta velocidade cria névoa fina e riscos potenciais que devem ser gerenciados pelo projeto da máquina.

• Gabinete completo: Uma retificadora CNC de alta qualidade deve ser totalmente fechada para conter spray de refrigerante e pó de retificação. Isto não se aplica apenas à limpeza; é essencial para o sistemas integrados de extração de névoa para trabalhar de forma eficaz.
• Sistemas de supressão de incêndio: Se você estiver usando refrigerantes à base de óleo para acabamentos de alta precisão, um Sistema de supressão de incêndio com CO2 ou pó químico seco é um mandatory safety feature.
• Carregamento ergonômico: Para carregamento manual ou semiautomático, a altura da mesa e a folga da porta devem permitir fácil acesso. Para uma produção totalmente automatizada, a máquina deve ser "pronto para robô" com interfaces padronizadas (por exemplo, Profibus ou Ethernet) e portas automatizadas.

Lista de verificação final para seleção

Ao finalizar sua escolha, verifique as seguintes especificações em relação aos requisitos de peças mais exigentes:

1. Distância máxima entre centros: Garanta um buffer de 20% na parte mais longa.
2. Balançar sobre a mesa: Verifique se a peça de maior diâmetro mais a folga do medidor se ajusta confortavelmente.
3. Diâmetro da roda: Rodas maiores (por exemplo, 500 mm) duram mais e mantêm melhor a velocidade superficial do que rodas menores.
4. Resolução CNC: Procure 0,0001mm capacidade de incremento no software de controle.
5. Projeto do cabeçote móvel: A cabeçote móvel com ajuste fino (para correção de conicidade) é vital para a precisão do eixo longo.
