Quais são os tipos de retificadoras CNC?

No campo da fabricação de precisão, Retificadoras CNC desempenhar um papel crucial. Eles utilizam rebolos giratórios de alta velocidade para realizar desbaste fino na superfície das peças de trabalho, alcançando precisão dimensional e acabamento superficial extremamente altos. Com o aumento contínuo das demandas industriais por usinagem de alta precisão e alta eficiência, os tipos de retificadoras CNC tornaram-se cada vez mais diversificados e especializados.

Classificação por objeto e função de usinagem: classificações convencionais de retificadoras CNC

Retificadoras CNC são classificados principalmente de acordo com o formato das peças que processam e suas funções específicas, formando vários tipos principais:

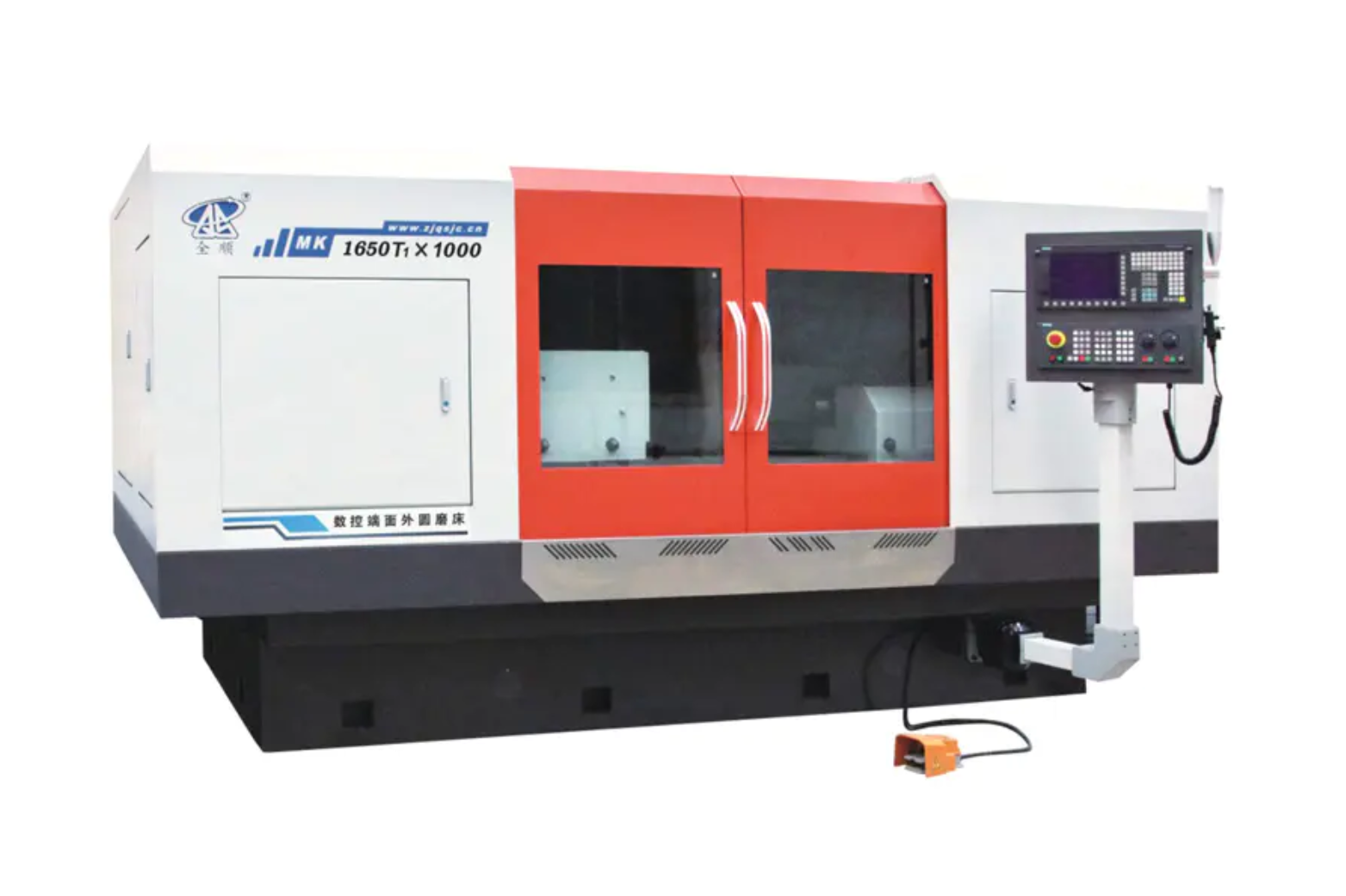

1. Máquina retificadora cilíndrica CNC

Características: Usado especificamente para retificar superfícies cilíndricas externas, superfícies cônicas e certas faces de extremidades de peças de trabalho. É o equipamento principal para usinagem de precisão de peças de eixo. Moderno Retificadoras cilíndricas CNC normalmente têm controle multieixo, permitindo retificação de compósitos, como completar a usinagem de precisão de diâmetros externos e faces finais em uma única configuração.

2. Máquina retificadora interna CNC

Características: Utilizado para retificar superfícies cilíndricas ou cônicas internas de peças de trabalho. Devido às restrições de espaço na retificação interna, essas máquinas normalmente empregam fusos elétricos de alta velocidade. Eles são amplamente utilizados em indústrias como peças automotivas (por exemplo, caixas de rolamentos), componentes hidráulicos e moldes.

3. Máquina retificadora de superfície CNC

Características: Usado para retificar superfícies planas ou moldadas de peças de trabalho. Com base na relação entre o eixo do rebolo e a direção do movimento da mesa, elas podem ser divididas em mesas retangulares de fuso horizontal, mesas rotativas de fuso vertical, etc. Sua principal vantagem reside em fornecer planicidade e rugosidade superficial extremamente altas.

4. Máquina retificadora de ferramentas CNC

Características: Projetado especificamente para retificar e fabricar diversas ferramentas de corte (por exemplo, brocas, fresas, cortadores de engrenagens, etc.). Estes Retificadoras CNC normalmente têm cinco ou mais eixos de controle simultâneo para lidar com geometrias complexas de ferramentas e requisitos de alta precisão.

5. Máquina retificadora CNC sem centro

Características: A retificação não requer furo central para posicionamento; em vez disso, rodas guia e uma placa de suporte sustentam a peça de trabalho. Este método é ideal para retificação contínua e de alto volume do diâmetro externo de peças delgadas em forma de haste, oferecendo eficiência de produção extremamente alta.

6. Máquina retificadora CNC

Características: Equipado com um sistema de medição e posicionamento de coordenadas de alta precisão, usado principalmente para retificar furos em moldes ou peças de precisão com altíssima precisão e acabamento superficial.

Classificação por Automação e Características Estruturais: Tipos Auxiliares para Aumentar a Eficiência

Além dos tipos convencionais classificados por função mencionados acima, Retificadoras CNC também podem ser subdivididos com base em sua estrutura e grau de automação:

Máquinas retificadoras compostas

Combina múltiplas funções de retificação, como retificação de diâmetros externos, furos internos e faces finais, permitindo que vários processos sejam concluídos em uma única configuração, melhorando significativamente a precisão e a eficiência da usinagem.

Máquinas retificadoras de alta velocidade/ultra-alta velocidade

Utilize CBN (nitreto cúbico de boro) ou rebolos diamantados e realize o desbaste em velocidades lineares extremamente altas, melhorando significativamente a taxa de remoção de material e a qualidade da usinagem.

Retificadoras CNC tipo pórtico

Com forte rigidez estrutural, adequado para retificar superfícies planas ou guias de peças grandes e pesadas.

Considerações sobre a seleção de retificadoras CNC e tendências futuras

Escolhendo o certo Máquina retificadora CNC requer consideração abrangente do tamanho, formato, requisitos de precisão, tamanho do lote e orçamento da peça de trabalho. Por exemplo, se for necessário usinar um grande número de eixos delgados, uma retificadora CNC centerless é a melhor escolha; se sistemas complexos de furos de molde estiverem envolvidos, uma retificadora coordenada CNC deverá ser selecionada.

As tendências futuras de desenvolvimento de retificadoras CNC se concentrarão nos seguintes pontos:

• Combinado e integrado: Uma máquina-ferramenta completa mais processos, reduzindo erros de manuseio e fixação.


• Intelligentização: Integração de monitoramento inteligente, controle adaptativo, diagnóstico de falhas e outras tecnologias para alcançar uma produção não tripulada ou com pessoal mínimo.


• Ultraprecisão: Buscando precisão de usinagem em nível nanométrico e qualidade de superfície.



Retificadoras CNC são equipamentos de precisão indispensáveis na indústria moderna. Seus diversos tipos podem atender a vários requisitos de alta precisão, desde a produção em massa até o processamento complexo de moldes, e são uma das principais tecnologias que impulsionam a atualização da fabricação de alta qualidade.
