Quais são os usos da retificadora cilíndrica?

Na fabricação industrial moderna, os altos padrões de precisão das peças e qualidade superficial tornam a retificação uma etapa crítica no processo de produção. É uma máquina-ferramenta especializada usada principalmente para retificação de alta precisão de superfícies de peças, incluindo superfícies cilíndricas externas, superfícies cônicas, faces finais, superfícies escalonadas e ressaltos de eixo.

O valor central de Máquina retificadora cilíndrica reside na sua capacidade de alcançar precisão dimensional extremamente alta (normalmente atingindo micrômetros) e excelente acabamento superficial (até mesmo espelhado). É usado principalmente nas seguintes áreas:

Usinagem de eixo de precisão

Quer se trate de virabrequins e eixos de comando em motores ou fusos, eixos rotativos e eixos de transmissão em vários equipamentos mecânicos, Máquina retificadora cilíndrica são necessários para o acabamento para garantir precisão geométrica e equilíbrio dinâmico.

Acabamento Cilíndrico Externo de Mangas e Anéis

Para peças anulares, como anéis internos e externos de rolamentos, buchas e buchas que combinam com eixos, a retificadora cilíndrica garante que seus diâmetros externos atendam a tolerâncias rigorosas, garantindo montagem firme e movimento preciso.

Fabricação de moldes e ferramentas

Na indústria de fabricação de moldes e ferramentas, Máquina retificadora cilíndrica são usados ​​para remodelar e retificar as superfícies externas de peças como punções, mandris e medidores, garantindo alta dureza e precisão confiável.

Reparação e Manutenção

A retificadora cilíndrica pode ser utilizada para reparar a superfície cilíndrica externa de peças mecânicas desgastadas, restaurando suas dimensões e desempenho originais, prolongando assim a vida útil do equipamento e reduzindo os custos de manutenção.

Princípio de funcionamento e classificação da retificadora cilíndrica

A retificadora cilíndrica combina a rotação de alta velocidade do rebolo com a rotação de baixa velocidade e o movimento de alimentação da peça de trabalho para obter a micro-remoção do material da peça. A retificadora cilíndrica comum pode ser dividida em duas categorias com base no método de suporte da peça:

Máquina retificadora cilíndrica centrada

A peça de trabalho é suportada pela ferramenta de centralização e é adequada para usinar eixos delgados com furos centrais. Este é o tipo de retificadora mais comumente usado.

Máquina retificadora cilíndrica sem centro

A peça é suportada e acionada por um disco guia, uma placa de suporte e um rebolo, eliminando a necessidade de um furo central. Eles são particularmente adequados para usinagem contínua e de alto volume de eixos curtos ou peças anulares sem furos centrais, como rolos de agulhas e pinos de pistão.

Tendências de desenvolvimento de retificadoras cilíndricas externas sob fabricação inteligente

Com o avanço da Indústria 4.0 e a fabricação inteligente, as modernas retificadoras cilíndricas externas não são mais simples dispositivos mecânicos. Eles estão evoluindo para alta automação, alta eficiência e funções complexas:

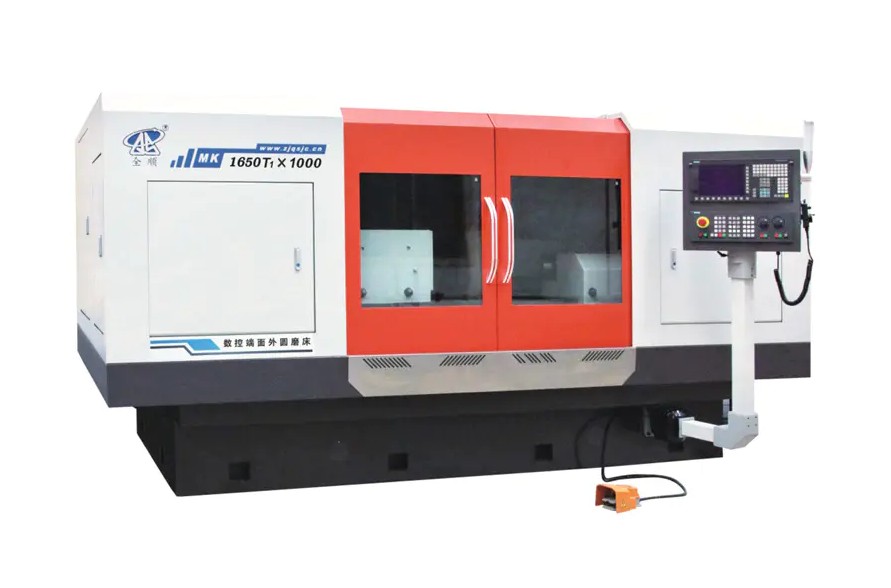

Retificação CNC

Através do controle do programa, as retificadoras cilíndricas externas CNC permitem a retificação totalmente automatizada de curvas complexas e múltiplas etapas, melhorando significativamente a flexibilidade de processamento e a eficiência da produção.

Alimentação de alta precisão

Utilizando tecnologias como motores lineares e fusos de avanço de alta precisão, eles alcançam precisão de alimentação submícron.

Medição e compensação on-line

Sistemas de medição integrados monitoram as dimensões da peça em tempo real e ajustam automaticamente os parâmetros de retificação para garantir uma qualidade consistente do produto final.

As retificadoras cilíndricas externas são usadas para fornecer acabamento eficiente e de alta precisão das superfícies externas de vários eixos, buchas, anéis e ferramentas de precisão. Eles não são apenas a base para alcançar alto desempenho em peças mecânicas, mas também um equipamento fundamental para garantir a confiabilidade e durabilidade do produto. Para as indústrias de manufatura modernas que buscam alta qualidade e eficiência, as retificadoras cilíndricas externas são, sem dúvida, uma ferramenta vital para atingir metas de usinagem de precisão.
